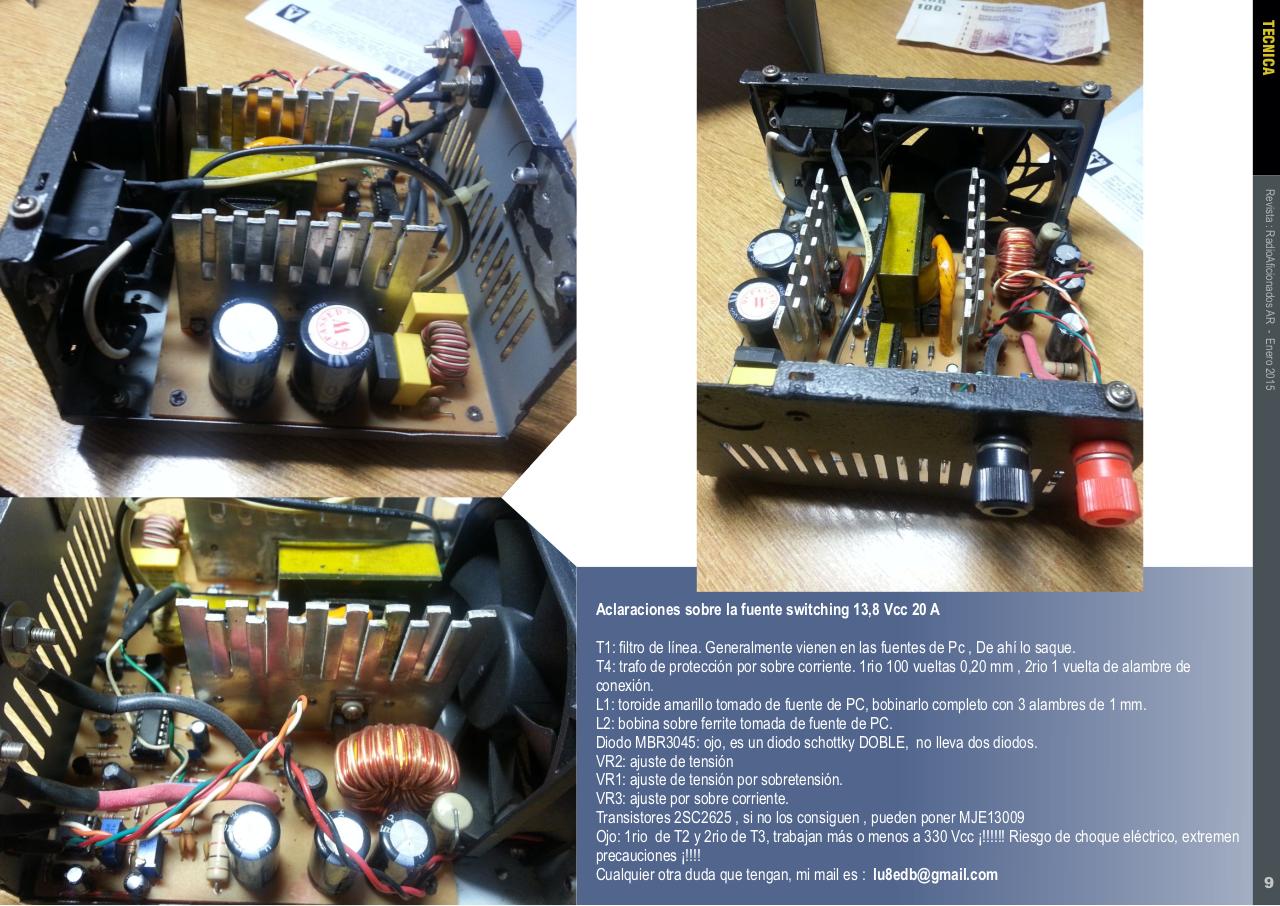

Aclaraciones sobre la fuente switching 13,8 Vcc 20 A
T1: filtro de línea. Generalmente vienen en las fuentes de Pc , De ahí lo saque.
T4: trafo de protección por sobre corriente. 1rio 100 vueltas 0,20 mm , 2rio 1 vuelta de alambre de
conexión.
L1: toroide amarillo tomado de fuente de PC, bobinarlo completo con 3 alambres de 1 mm.
L2: bobina sobre ferrite tomada de fuente de PC.
Diodo MBR3045: ojo, es un diodo schottky DOBLE, no lleva dos diodos.
VR2: ajuste de tensión
VR1: ajuste de tensión por sobretensión.
VR3: ajuste por sobre corriente.
Transistores 2SC2625 , si no los consiguen , pueden poner MJE13009
Ojo: 1rio de T2 y 2rio de T3, trabajan más o menos a 330 Vcc ¡!!!!!! Riesgo de choque eléctrico, extremen
precauciones ¡!!!!
Cualquier otra duda que tengan, mi mail es : lu8edb@gmail.com
