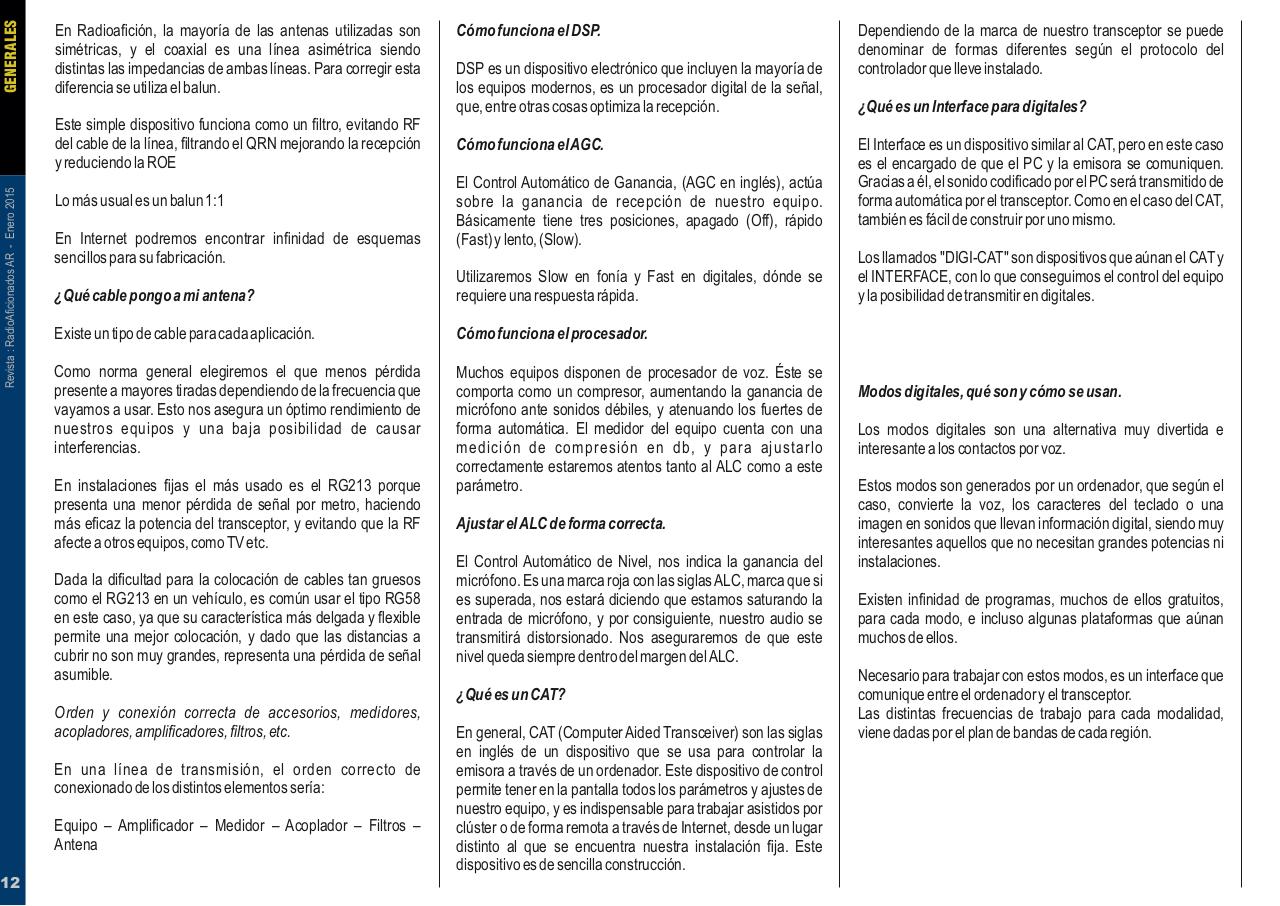

GENERALES

En Radioafición, la mayoría de las antenas utilizadas son
simétricas, y el coaxial es una línea asimétrica siendo
distintas las impedancias de ambas líneas. Para corregir esta
diferencia se utiliza el balun.

Revista : RadioAficionados AR - Enero 2015

Este simple dispositivo funciona como un filtro, evitando RF
del cable de la línea, filtrando el QRN mejorando la recepción
y reduciendo la ROE

12

Lo más usual es un balun 1:1
En Internet podremos encontrar infinidad de esquemas
sencillos para su fabricación.

Cómo funciona el DSP.
DSP es un dispositivo electrónico que incluyen la mayoría de
los equipos modernos, es un procesador digital de la señal,
que, entre otras cosas optimiza la recepción.
Cómo funciona el AGC.
El Control Automático de Ganancia, (AGC en inglés), actúa
sobre la ganancia de recepción de nuestro equipo.
Básicamente tiene tres posiciones, apagado (Off), rápido
(Fast) y lento, (Slow).

¿Qué cable pongo a mi antena?

Utilizaremos Slow en fonía y Fast en digitales, dónde se
requiere una respuesta rápida.

Existe un tipo de cable para cada aplicación.

Cómo funciona el procesador.

Como norma general elegiremos el que menos pérdida
presente a mayores tiradas dependiendo de la frecuencia que
vayamos a usar. Esto nos asegura un óptimo rendimiento de
nuestros equipos y una baja posibilidad de causar
interferencias.

Muchos equipos disponen de procesador de voz. Éste se
comporta como un compresor, aumentando la ganancia de
micrófono ante sonidos débiles, y atenuando los fuertes de
forma automática. El medidor del equipo cuenta con una
medición de compresión en db, y para ajustarlo
correctamente estaremos atentos tanto al ALC como a este
parámetro.

En instalaciones fijas el más usado es el RG213 porque
presenta una menor pérdida de señal por metro, haciendo
más eficaz la potencia del transceptor, y evitando que la RF
afecte a otros equipos, como TV etc.
Dada la dificultad para la colocación de cables tan gruesos
como el RG213 en un vehículo, es común usar el tipo RG58
en este caso, ya que su característica más delgada y flexible
permite una mejor colocación, y dado que las distancias a
cubrir no son muy grandes, representa una pérdida de señal
asumible.

Ajustar el ALC de forma correcta.
El Control Automático de Nivel, nos indica la ganancia del
micrófono. Es una marca roja con las siglas ALC, marca que si
es superada, nos estará diciendo que estamos saturando la
entrada de micrófono, y por consiguiente, nuestro audio se
transmitirá distorsionado. Nos aseguraremos de que este
nivel queda siempre dentro del margen del ALC.
¿Qué es un CAT?

Orden y conexión correcta de accesorios, medidores,
acopladores, amplificadores, filtros, etc.
En una línea de transmisión, el orden correcto de
conexionado de los distintos elementos sería:
Equipo – Amplificador – Medidor – Acoplador – Filtros –
Antena

En general, CAT (Computer Aided Transceiver) son las siglas
en inglés de un dispositivo que se usa para controlar la
emisora a través de un ordenador. Este dispositivo de control
permite tener en la pantalla todos los parámetros y ajustes de
nuestro equipo, y es indispensable para trabajar asistidos por
clúster o de forma remota a través de Internet, desde un lugar
distinto al que se encuentra nuestra instalación fija. Este
dispositivo es de sencilla construcción.

Dependiendo de la marca de nuestro transceptor se puede
denominar de formas diferentes según el protocolo del
controlador que lleve instalado.
¿Qué es un Interface para digitales?
El Interface es un dispositivo similar al CAT, pero en este caso
es el encargado de que el PC y la emisora se comuniquen.
Gracias a él, el sonido codificado por el PC será transmitido de
forma automática por el transceptor. Como en el caso del CAT,
también es fácil de construir por uno mismo.
Los llamados "DIGI-CAT" son dispositivos que aúnan el CAT y
el INTERFACE, con lo que conseguimos el control del equipo
y la posibilidad de transmitir en digitales.

Modos digitales, qué son y cómo se usan.
Los modos digitales son una alternativa muy divertida e
interesante a los contactos por voz.
Estos modos son generados por un ordenador, que según el
caso, convierte la voz, los caracteres del teclado o una
imagen en sonidos que llevan información digital, siendo muy
interesantes aquellos que no necesitan grandes potencias ni
instalaciones.
Existen infinidad de programas, muchos de ellos gratuitos,
para cada modo, e incluso algunas plataformas que aúnan
muchos de ellos.
Necesario para trabajar con estos modos, es un interface que
comunique entre el ordenador y el transceptor.
Las distintas frecuencias de trabajo para cada modalidad,
viene dadas por el plan de bandas de cada región.
