FUNDAMENTOS DE MECATRONICA
SENSORES
AJUSTE DE LA SENSIBILIDAD
Los sensores sobre todo de tipo industrial, incorporan un control de volumen para realizar el ajuste de
detección, se recomienda realizar el ajuste tal como lo indica el manual, y no realizarlo mediante el
incremento máximo del volumen de control de ajuste.

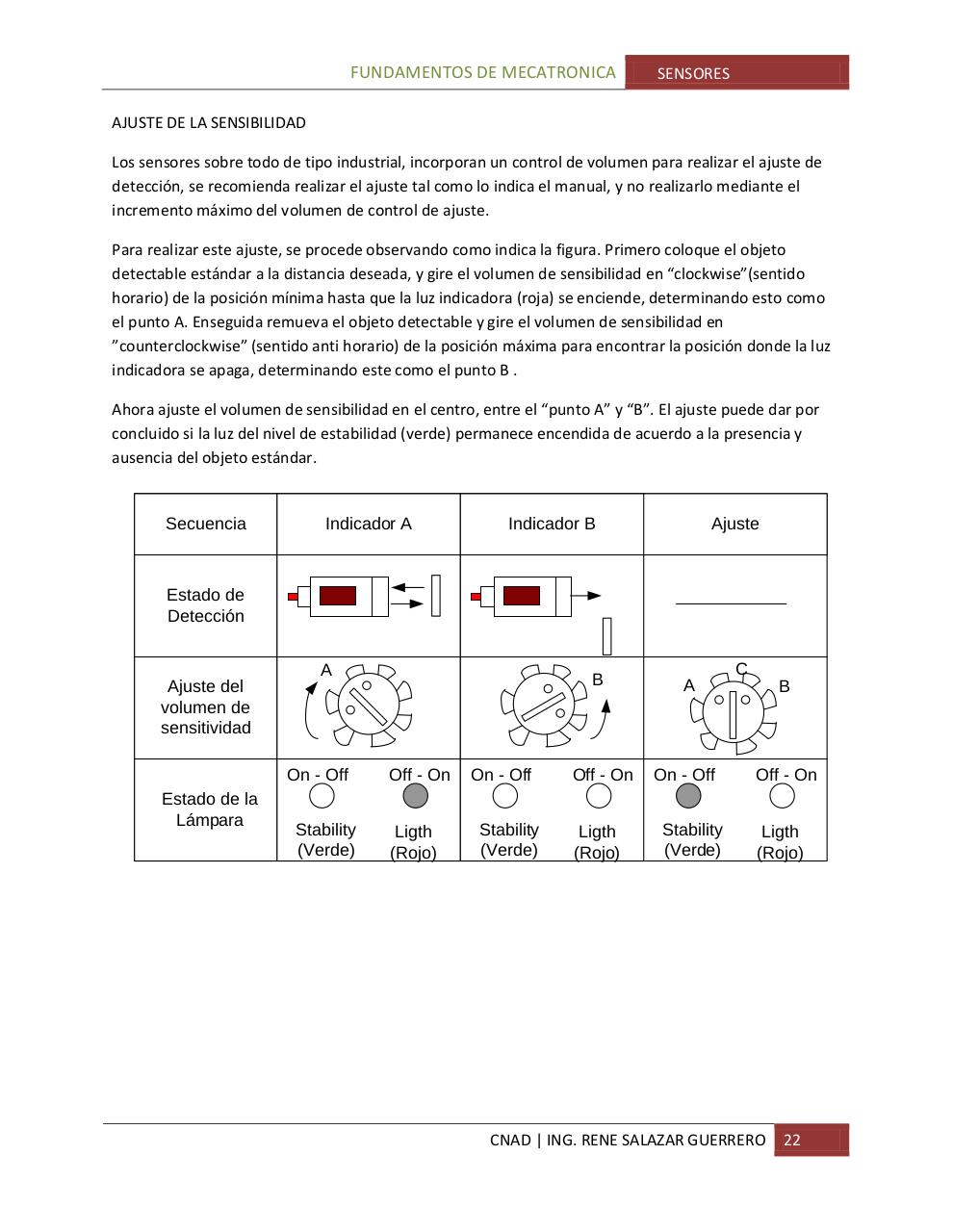

Para realizar este ajuste, se procede observando como indica la figura. Primero coloque el objeto
detectable estándar a la distancia deseada, y gire el volumen de sensibilidad en “clockwise”(sentido
horario) de la posición mínima hasta que la luz indicadora (roja) se enciende, determinando esto como
el punto A. Enseguida remueva el objeto detectable y gire el volumen de sensibilidad en
”counterclockwise” (sentido anti horario) de la posición máxima para encontrar la posición donde la luz
indicadora se apaga, determinando este como el punto B .
Ahora ajuste el volumen de sensibilidad en el centro, entre el “punto A” y “B”. El ajuste puede dar por
concluido si la luz del nivel de estabilidad (verde) permanece encendida de acuerdo a la presencia y
ausencia del objeto estándar.
Secuencia
Indicador A
Indicador B
Ajuste
Estado de
Detección
A
B
Ajuste del
volumen de
sensitividad
On - Off
Estado de la
Lámpara
Stability
(Verde)
Off - On
Ligth
(Rojo)
On - Off
Stability
(Verde)
Off - On
Ligth
(Rojo)
C
A
B
On - Off
Off - On
Stability
(Verde)
Ligth
(Rojo)
