FUNDAMENTOS DE MECATRONICA

SENSORES

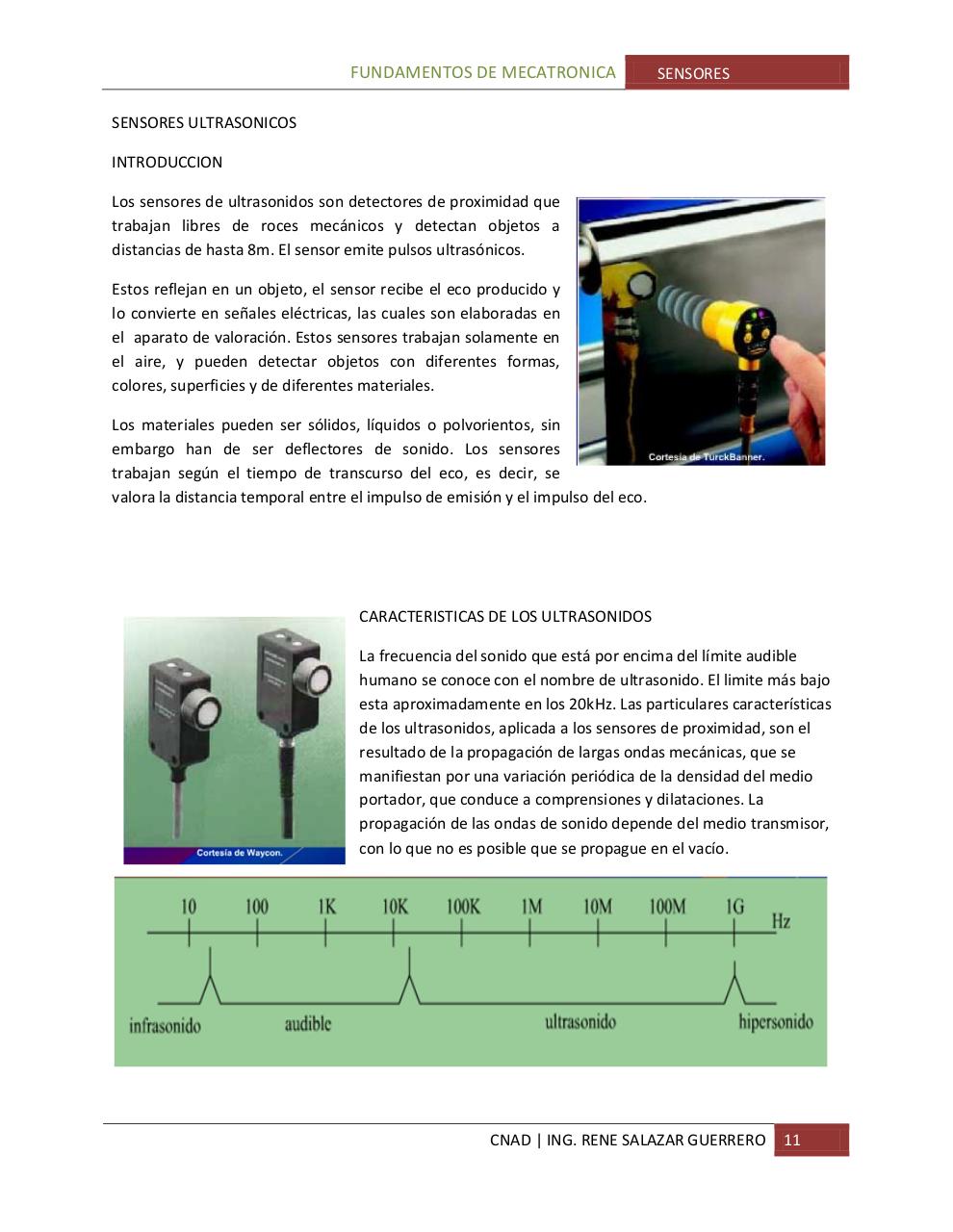

SENSORES ULTRASONICOS
INTRODUCCION
Los sensores de ultrasonidos son detectores de proximidad que
trabajan libres de roces mecánicos y detectan objetos a
distancias de hasta 8m. El sensor emite pulsos ultrasónicos.
Estos reflejan en un objeto, el sensor recibe el eco producido y
lo convierte en señales eléctricas, las cuales son elaboradas en
el aparato de valoración. Estos sensores trabajan solamente en
el aire, y pueden detectar objetos con diferentes formas,
colores, superficies y de diferentes materiales.
Los materiales pueden ser sólidos, líquidos o polvorientos, sin
embargo han de ser deflectores de sonido. Los sensores
trabajan según el tiempo de transcurso del eco, es decir, se
valora la distancia temporal entre el impulso de emisión y el impulso del eco.

CARACTERISTICAS DE LOS ULTRASONIDOS
La frecuencia del sonido que está por encima del límite audible
humano se conoce con el nombre de ultrasonido. El limite más bajo
esta aproximadamente en los 20kHz. Las particulares características
de los ultrasonidos, aplicada a los sensores de proximidad, son el
resultado de la propagación de largas ondas mecánicas, que se
manifiestan por una variación periódica de la densidad del medio
portador, que conduce a comprensiones y dilataciones. La
propagación de las ondas de sonido depende del medio transmisor,
con lo que no es posible que se propague en el vacío.

CNAD | ING. RENE SALAZAR GUERRERO

11
