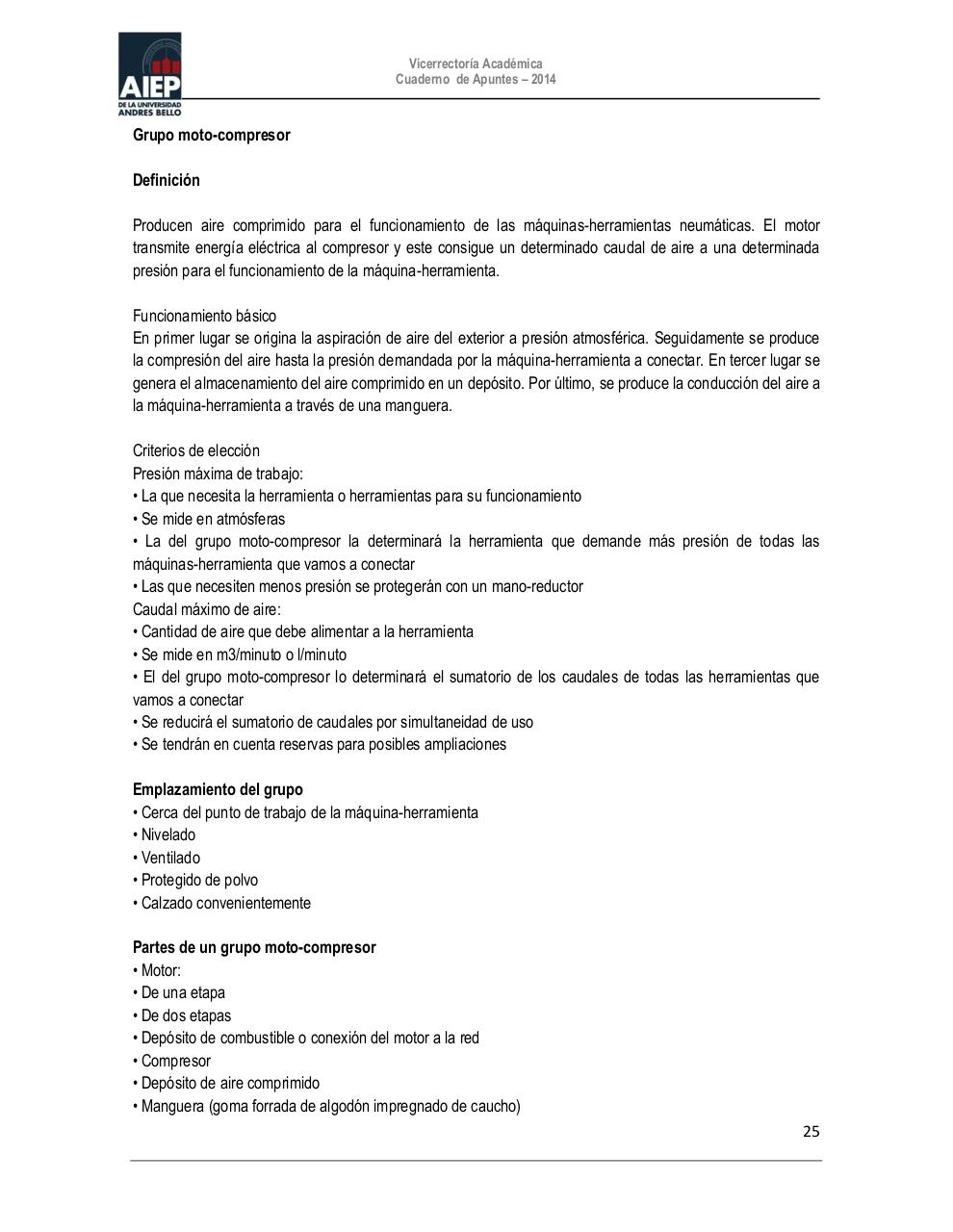

Grupo moto-compresor
Definición
Producen aire comprimido para el funcionamiento de las máquinas-herramientas neumáticas. El motor
transmite energía eléctrica al compresor y este consigue un determinado caudal de aire a una determinada
presión para el funcionamiento de la máquina-herramienta.
Funcionamiento básico
En primer lugar se origina la aspiración de aire del exterior a presión atmosférica. Seguidamente se produce
la compresión del aire hasta la presión demandada por la máquina-herramienta a conectar. En tercer lugar se
genera el almacenamiento del aire comprimido en un depósito. Por último, se produce la conducción del aire a
la máquina-herramienta a través de una manguera.
Criterios de elección
Presión máxima de trabajo:
• La que necesita la herramienta o herramientas para su funcionamiento
• Se mide en atmósferas
• La del grupo moto-compresor la determinará la herramienta que demande más presión de todas las
máquinas-herramienta que vamos a conectar
• Las que necesiten menos presión se protegerán con un mano-reductor
Caudal máximo de aire:
• Cantidad de aire que debe alimentar a la herramienta
• Se mide en m3/minuto o l/minuto
• El del grupo moto-compresor lo determinará el sumatorio de los caudales de todas las herramientas que
vamos a conectar
• Se reducirá el sumatorio de caudales por simultaneidad de uso
• Se tendrán en cuenta reservas para posibles ampliaciones
Emplazamiento del grupo
• Cerca del punto de trabajo de la máquina-herramienta
• Nivelado
• Ventilado
• Protegido de polvo
• Calzado convenientemente
Partes de un grupo moto-compresor
• Motor:
• De una etapa
• De dos etapas
• Depósito de combustible o conexión del motor a la red
• Compresor
• Depósito de aire comprimido
• Manguera (goma forrada de algodón impregnado de caucho)
