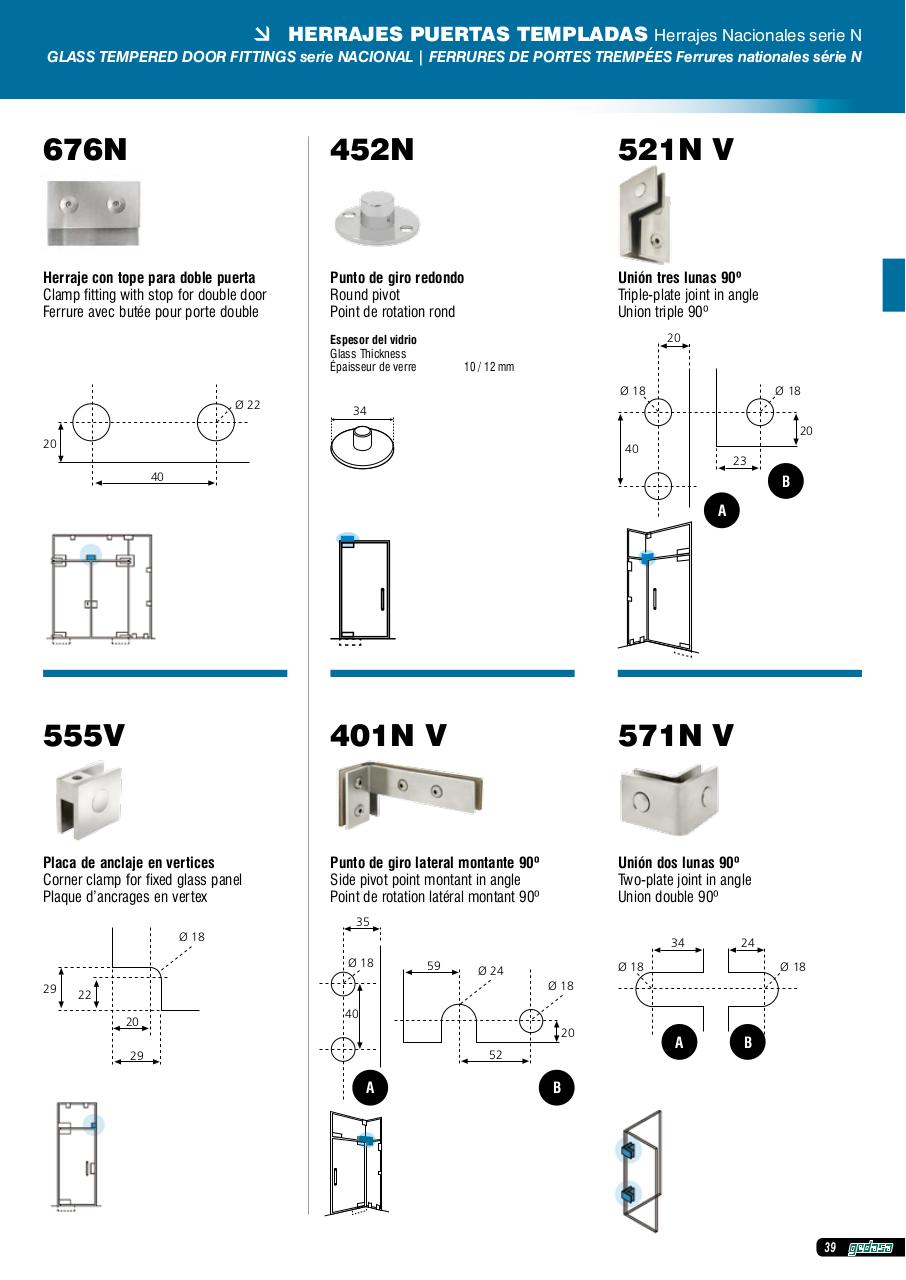

L HERRAJES PUERTAS TEMPLADAS Herrajes Nacionales serie N
GLASS TEMPERED DOOR FITTINGS serie NACIONAL | FERRURES DE PORTES TREMPÉES Ferrures nationales série N

676N

452N

521N V

Herraje con tope para doble puerta
Clamp fitting with stop for double door
Ferrure avec butée pour porte double

Punto de giro redondo
Round pivot
Point de rotation rond

Unión tres lunas 90º
Triple-plate joint in angle
Union triple 90º
20

Espesor del vidrio
Glass Thickness
Épaisseur de verre

10 / 12 mm
Ø 18

Ø 22

Ø 18

34
20

20

40

23

40

B
A

555V

401N V

571N V

Placa de anclaje en vertices
Corner clamp for fixed glass panel
Plaque d’ancrages en vertex

Punto de giro lateral montante 90º
Side pivot point montant in angle
Point de rotation latéral montant 90º

Unión dos lunas 90º
Two-plate joint in angle
Union double 90º

35
Ø 18

34
Ø 18

29

59

24

Ø 18

Ø 24

Ø 18

Ø 18

22
40

20

20
52

29

R15-018A

A

B

B

39
27

83
