acuerdo a registro, información o simulación. Según dato del consultor se establece el valor
315 m3/s.
Bocatoma con rejilla COANDA.- De acuerdo a datos de población y establecida la dotación
por habitante – día, se determina un caudal futuro de 150 l/s. la capacidad de gasto ó el
caudal que pasa a través de las rejas de la rejilla Coanda, se considera como que el flujo
hidráulico pasara el calculado de 150 l/s.

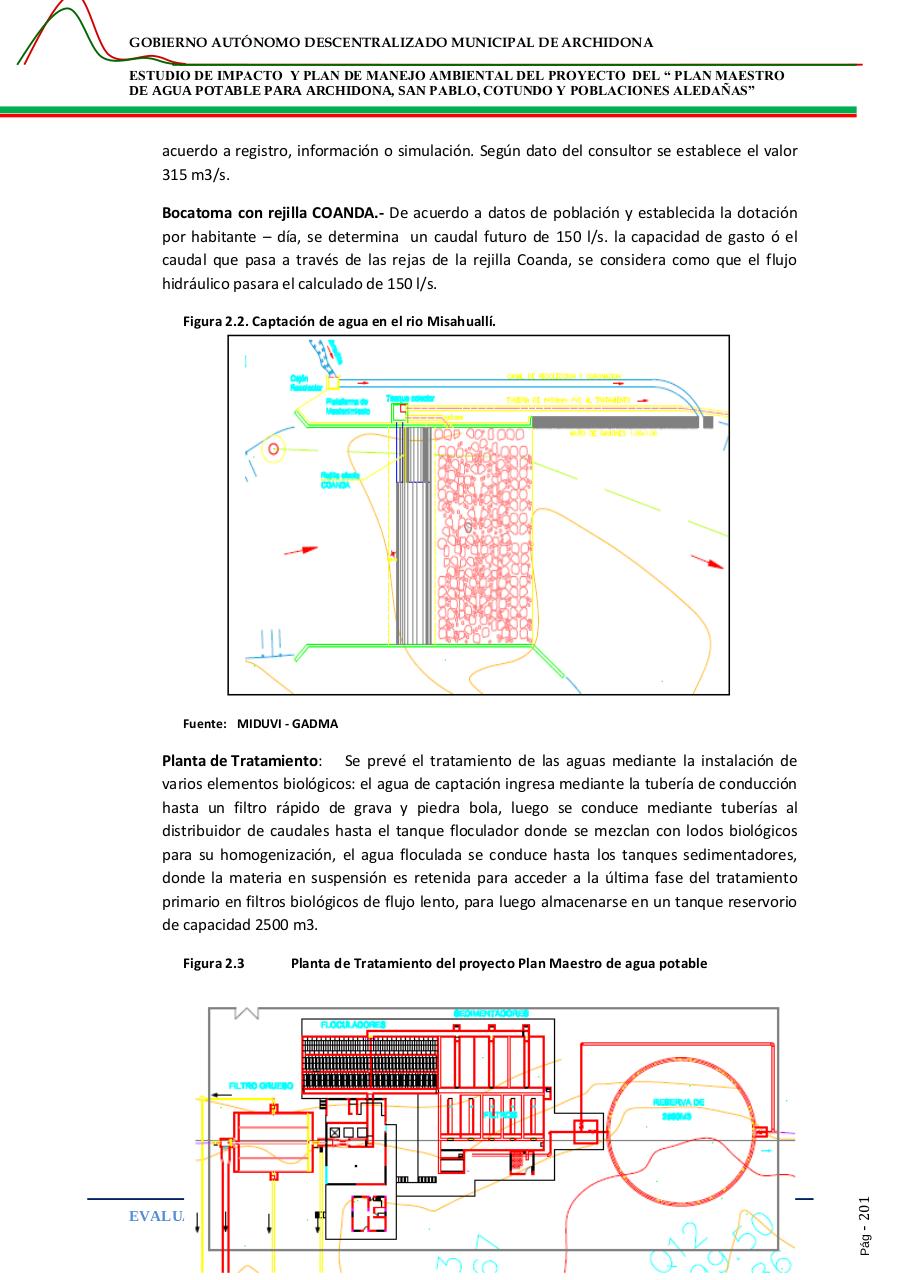

Figura 2.2. Captación de agua en el rio Misahuallí.

Fuente: MIDUVI - GADMA

Planta de Tratamiento: Se prevé el tratamiento de las aguas mediante la instalación de
varios elementos biológicos: el agua de captación ingresa mediante la tubería de conducción
hasta un filtro rápido de grava y piedra bola, luego se conduce mediante tuberías al
distribuidor de caudales hasta el tanque floculador donde se mezclan con lodos biológicos
para su homogenización, el agua floculada se conduce hasta los tanques sedimentadores,
donde la materia en suspensión es retenida para acceder a la última fase del tratamiento
primario en filtros biológicos de flujo lento, para luego almacenarse en un tanque reservorio
de capacidad 2500 m3.

EVALUACION DE IMPACTOS

CONSULTOR - ING. LIGIA G. CAIZA OBANDO
Movil: 0995 944174
Email: ligiacaiza80@hotmail.com

201

Planta de Tratamiento del proyecto Plan Maestro de agua potable

Pág -

Figura 2.3
