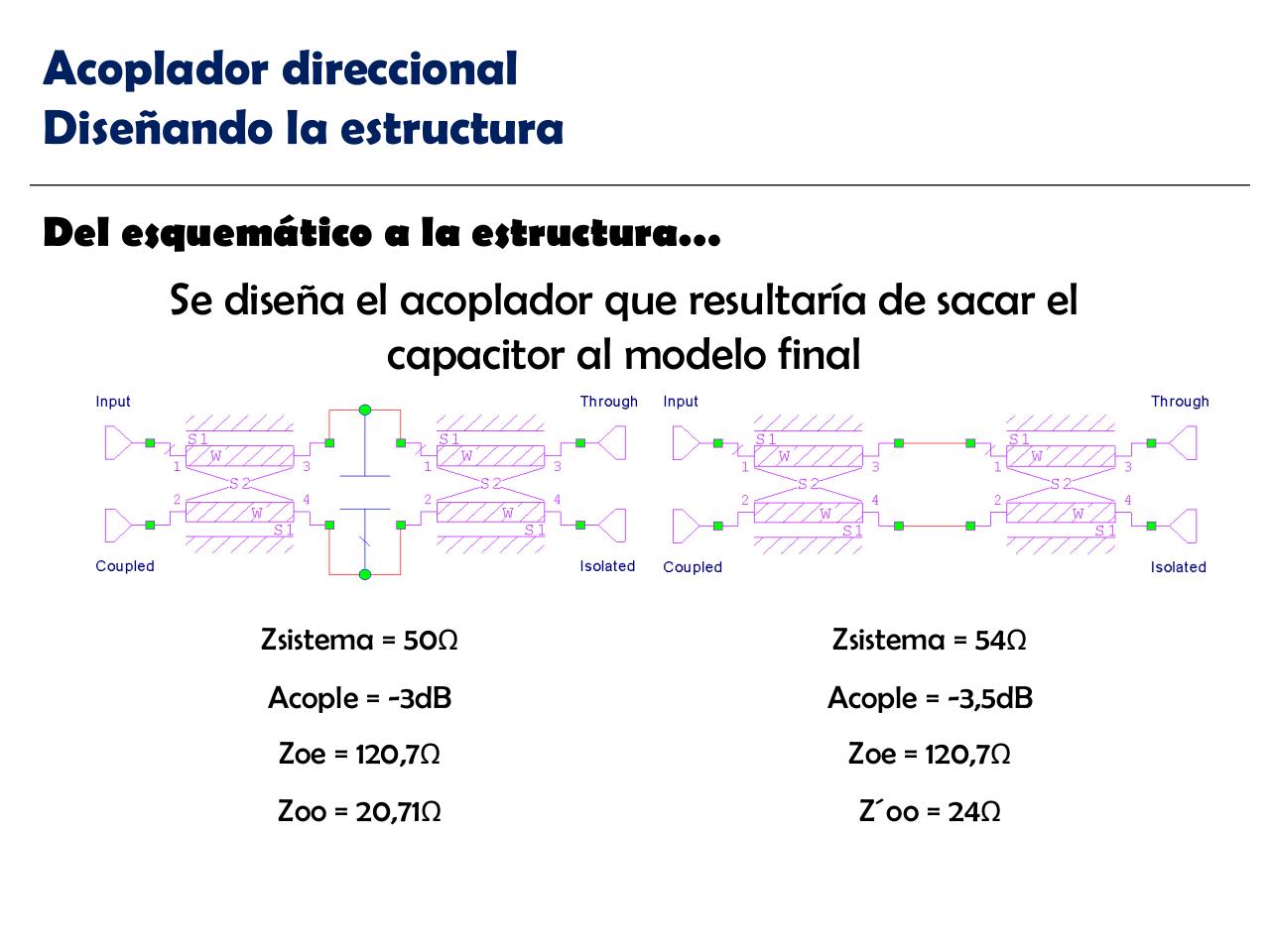

Acoplador direccional
Diseñando la estructura
Del esquemático a la estructura…

Se diseña el acoplador que resultaría de sacar el
capacitor al modelo final

Zsistema = 50Ω

Zsistema = 54Ω

Acople = -3dB

Acople = -3,5dB

Zoe = 120,7Ω

Zoe = 120,7Ω

Zoo = 20,71Ω

Z´oo = 24Ω
