Dpto. Tecnología

2º E.S.O.

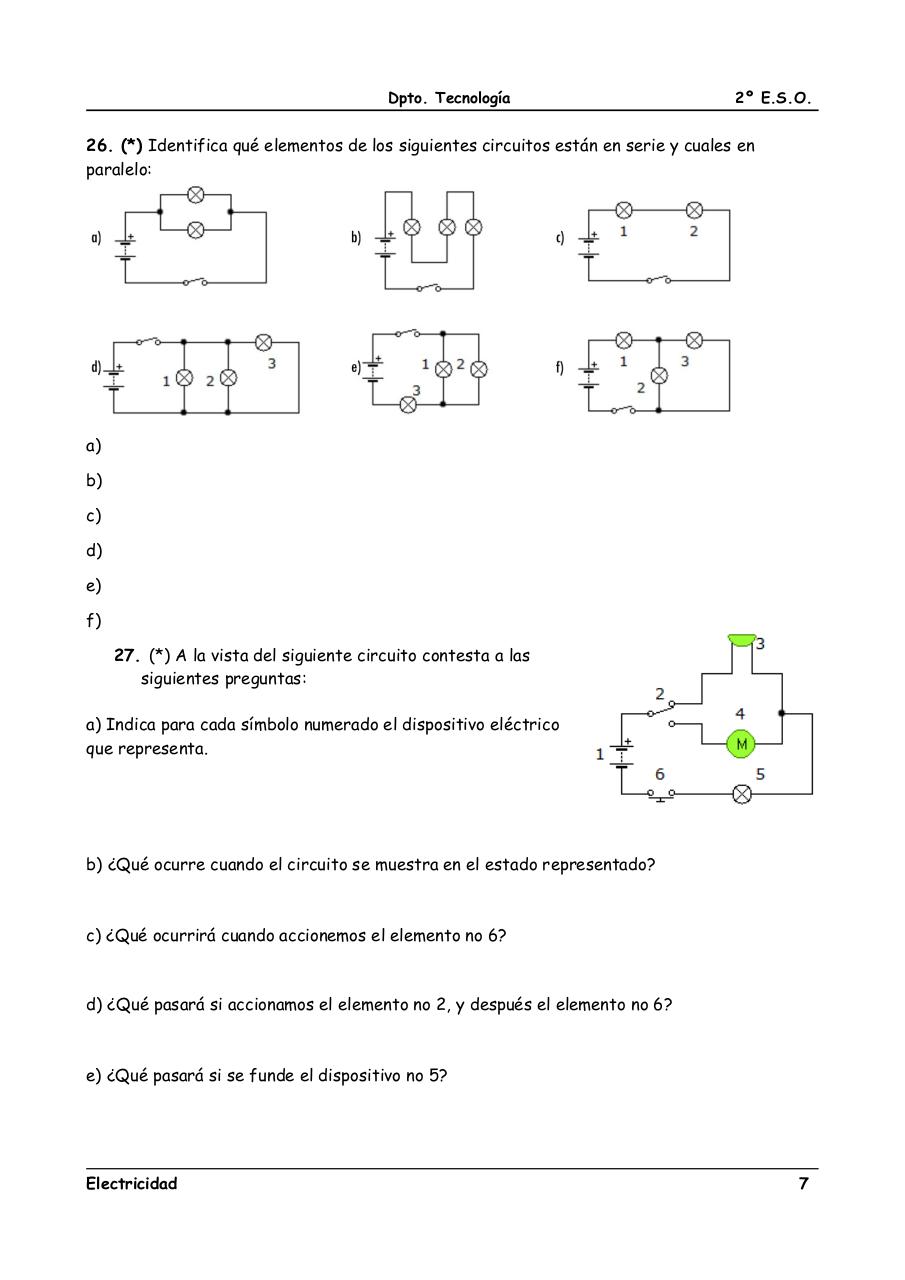

26. (*) Identifica qué elementos de los siguientes circuitos están en serie y cuales en
paralelo:

a)
b)
c)
d)
e)
f)
27. (*) A la vista del siguiente circuito contesta a las
siguientes preguntas:
a) Indica para cada símbolo numerado el dispositivo eléctrico
que representa.

b) ¿Qué ocurre cuando el circuito se muestra en el estado representado?

c) ¿Qué ocurrirá cuando accionemos el elemento no 6?

d) ¿Qué pasará si accionamos el elemento no 2, y después el elemento no 6?

e) ¿Qué pasará si se funde el dispositivo no 5?

Electricidad

7
