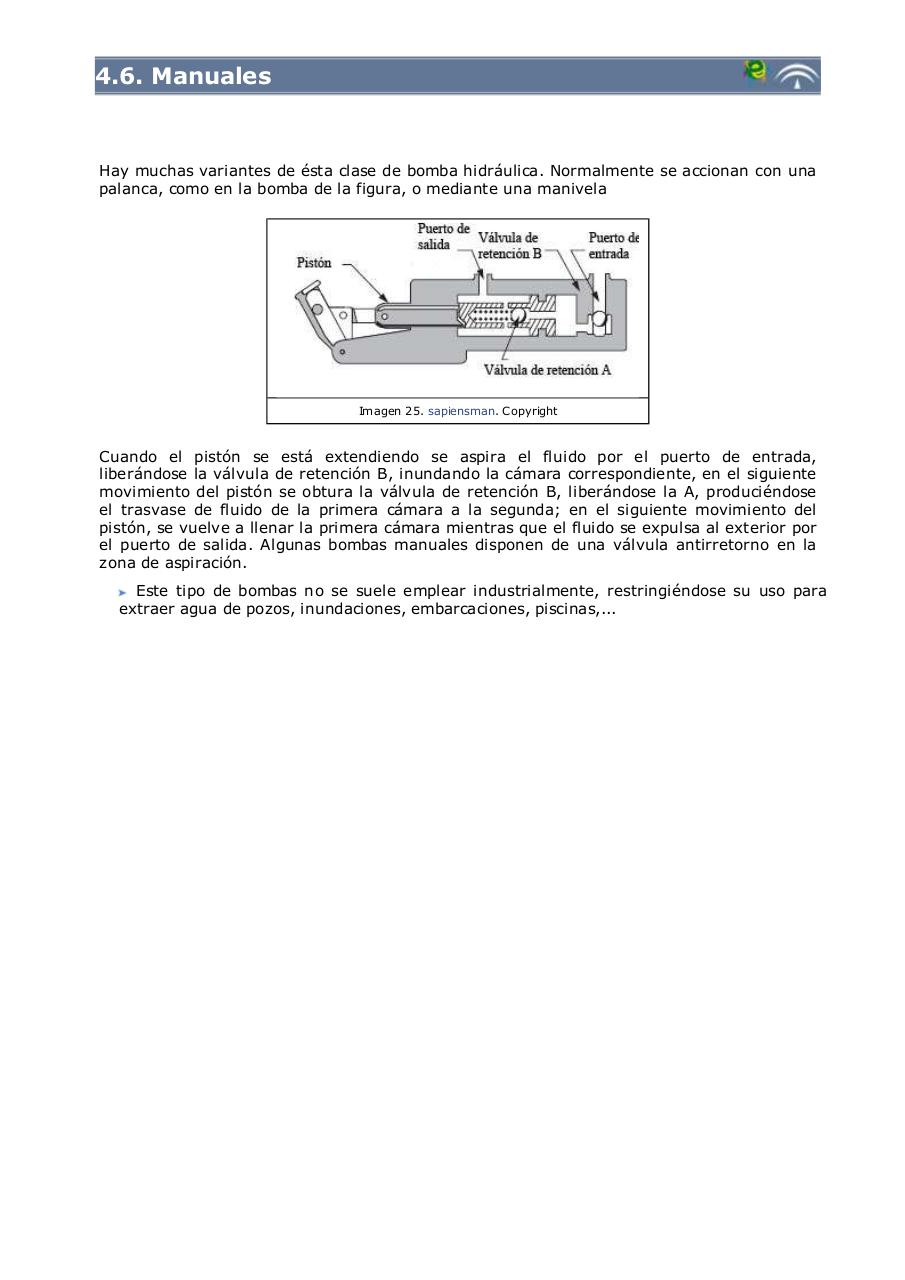

4.6. Manuales

Hay muchas variantes de ésta clase de bomba hidráulica. Normalmente se accionan con una
palanca, como en la bomba de la figura, o mediante una manivela

Imagen 25. sapiensman. Copyright

Cuando el pistón se está extendiendo se aspira el fluido por el puerto de entrada,
liberándose la válvula de retención B, inundando la cámara correspondiente, en el siguiente
movimiento del pistón se obtura la válvula de retención B, liberándose la A, produciéndose
el trasvase de fluido de la primera cámara a la segunda; en el siguiente movimiento del
pistón, se vuelve a llenar la primera cámara mientras que el fluido se expulsa al exterior por
el puerto de salida. Algunas bombas manuales disponen de una válvula antirretorno en la
zona de aspiración.
Este tipo de bombas no se suele emplear industrialmente, restringiéndose su uso para
extraer agua de pozos, inundaciones, embarcaciones, piscinas,...
