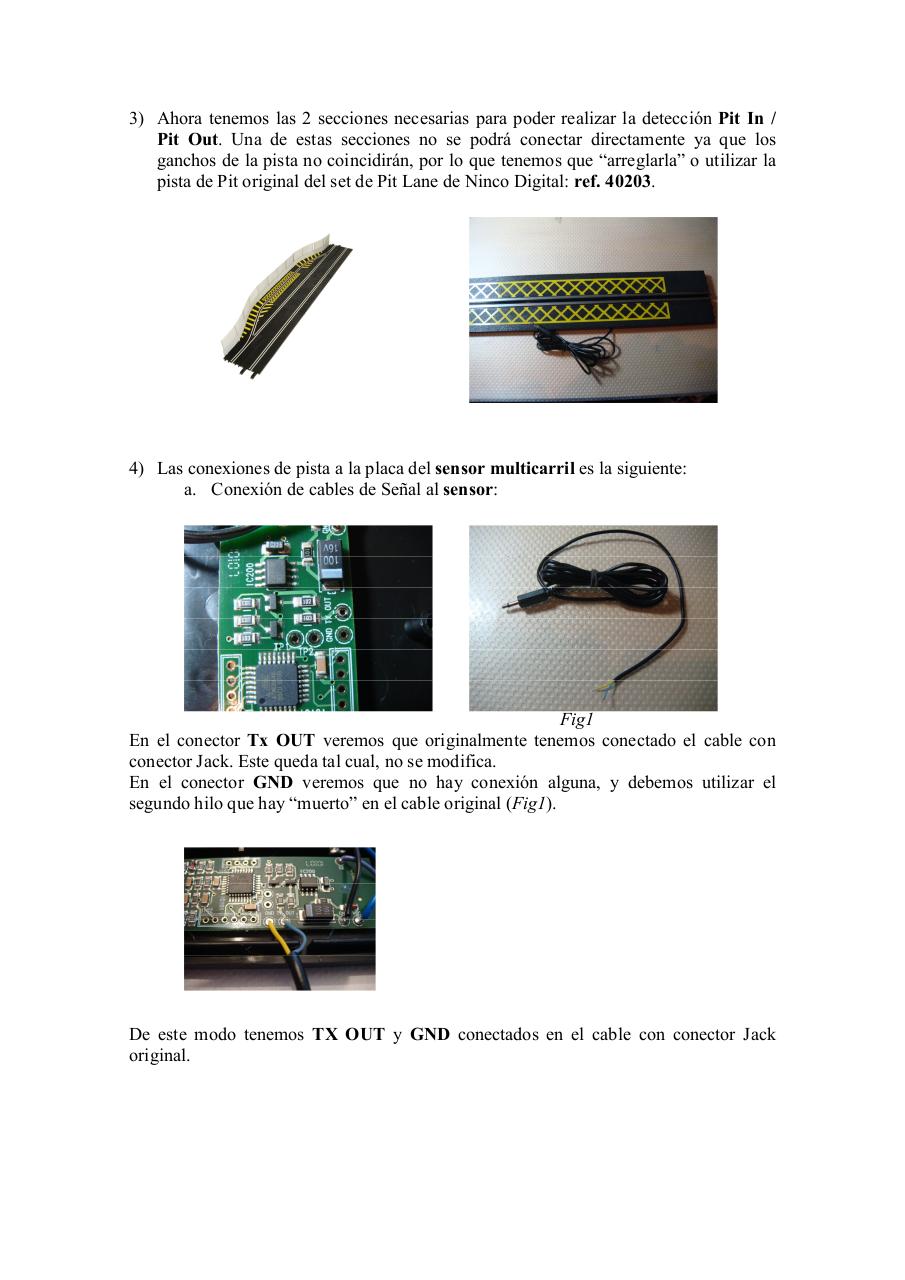

3) Ahora tenemos las 2 secciones necesarias para poder realizar la detección Pit In /
Pit Out. Una de estas secciones no se podrá conectar directamente ya que los
ganchos de la pista no coincidirán, por lo que tenemos que “arreglarla” o utilizar la
pista de Pit original del set de Pit Lane de Ninco Digital: ref. 40203.

4) Las conexiones de pista a la placa del sensor multicarril es la siguiente:
a. Conexión de cables de Señal al sensor:

Fig1

Fig1
En el conector Tx OUT veremos que originalmente tenemos conectado el cable con
conector Jack. Este queda tal cual, no se modifica.
En el conector GND veremos que no hay conexión alguna, y debemos utilizar el
segundo hilo que hay “muerto” en el cable original (Fig1).

De este modo tenemos TX OUT y GND conectados en el cable con conector Jack
original.
