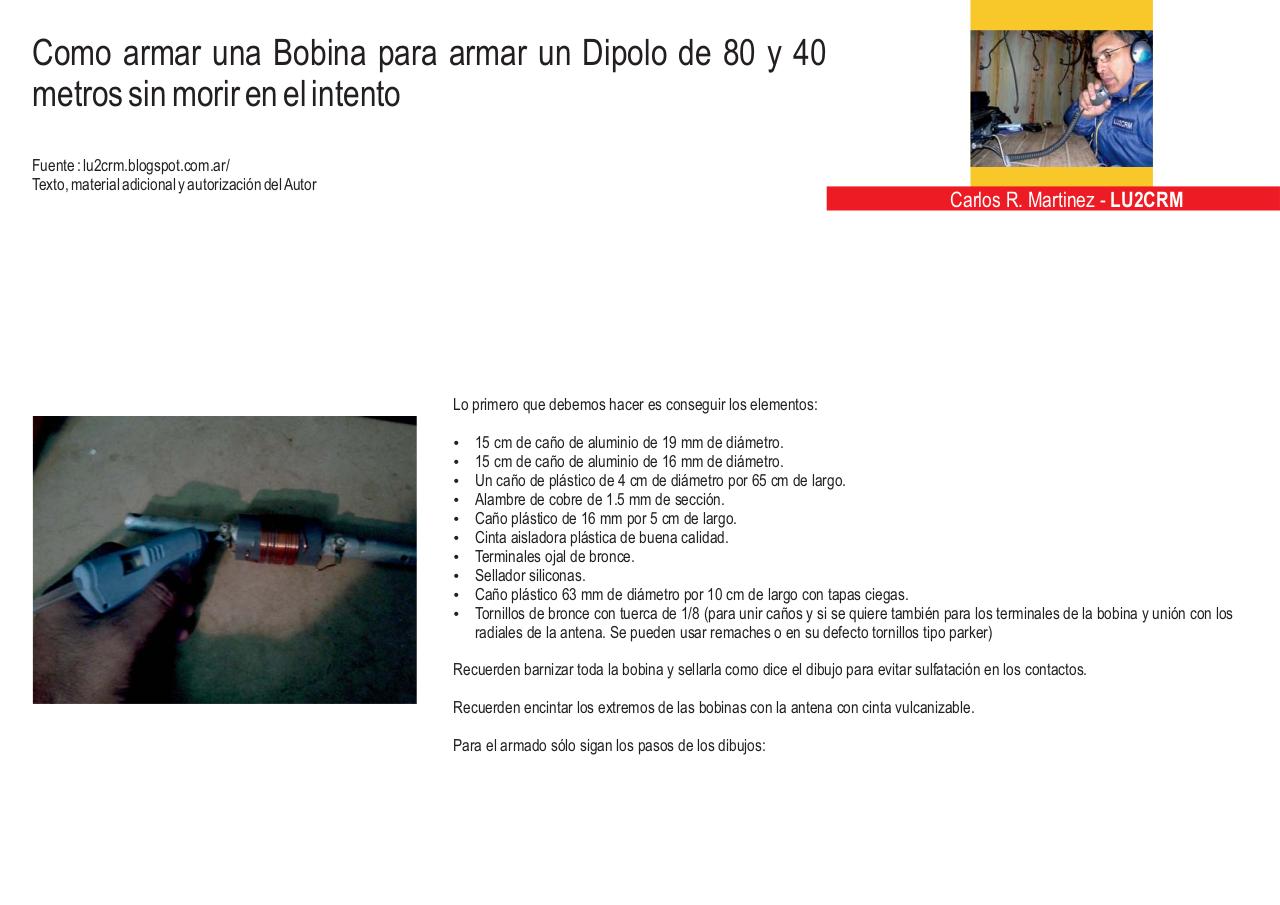

Como armar una Bobina para armar un Dipolo de 80 y 40
metros sin morir en el intento
Fuente : lu2crm.blogspot.com.ar/
Texto, material adicional y autorización delAutor
Carlos R. Martinez - LU2CRM
Lo primero que debemos hacer es conseguir los elementos:
15 cm de caño de aluminio de 19 mm de diámetro.
15 cm de caño de aluminio de 16 mm de diámetro.
Un caño de plástico de 4 cm de diámetro por 65 cm de largo.
Alambre de cobre de 1.5 mm de sección.
Caño plástico de 16 mm por 5 cm de largo.
Cinta aisladora plástica de buena calidad.
Terminales ojal de bronce.
Sellador siliconas.
Caño plástico 63 mm de diámetro por 10 cm de largo con tapas ciegas.
Tornillos de bronce con tuerca de 1/8 (para unir caños y si se quiere también para los terminales de la bobina y unión con los
radiales de la antena. Se pueden usar remaches o en su defecto tornillos tipo parker)
Recuerden barnizar toda la bobina y sellarla como dice el dibujo para evitar sulfatación en los contactos.
Recuerden encintar los extremos de las bobinas con la antena con cinta vulcanizable.
Para el armado sólo sigan los pasos de los dibujos:
