MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

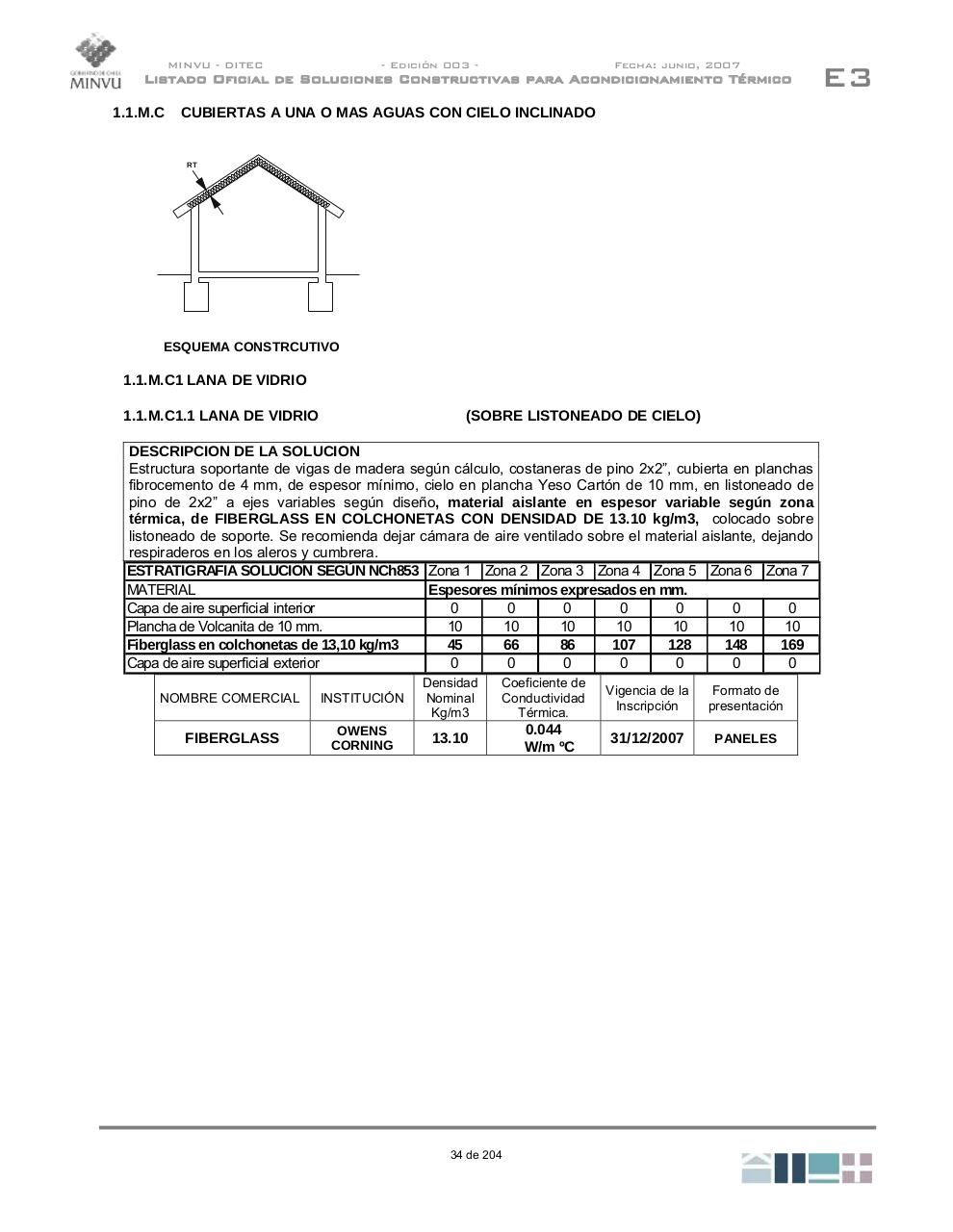

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

1.1.M.C

CUBIERTAS A UNA O MAS AGUAS CON CIELO INCLINADO

RT

ESQUEMA CONSTRCUTIVO

1.1.M.C1 LANA DE VIDRIO
1.1.M.C1.1 LANA DE VIDRIO

(SOBRE LISTONEADO DE CIELO)

DESCRIPCION DE LA SOLUCION
Estructura soportante de vigas de madera según cálculo, costaneras de pino 2x2”, cubierta en planchas
fibrocemento de 4 mm, de espesor mínimo, cielo en plancha Yeso Cartón de 10 mm, en listoneado de
pino de 2x2” a ejes variables según diseño, material aislante en espesor variable según zona
térmica, de FIBERGLASS EN COLCHONETAS CON DENSIDAD DE 13.10 kg/m3, colocado sobre
listoneado de soporte. Se recomienda dejar cámara de aire ventilado sobre el material aislante, dejando
respiraderos en los aleros y cumbrera.
ESTRATIGRAFIA SOLUCION SEGÚN NCh853 Zona 1 Zona 2 Zona 3 Zona 4 Zona 5 Zona 6 Zona 7
MATERIAL
Espesores mínimos expresados en mm.
Capa de aire superficial interior
0
0
0
0
0
0
0
Plancha de Volcanita de 10 mm.
10
10
10
10
10
10
10
66
86
107
128
148
169
Fiberglass en colchonetas de 13,10 kg/m3
45
Capa de aire superficial exterior
0
0
0
0
0
0
0
NOMBRE COMERCIAL

INSTITUCIÓN

Densidad
Nominal
Kg/m3

FIBERGLASS

OWENS
CORNING

13.10

Coeficiente de
Conductividad
Térmica.

34 de 204

0.044
W/m ºC

Vigencia de la
Inscripción

Formato de
presentación

31/12/2007

PANELES

E3
