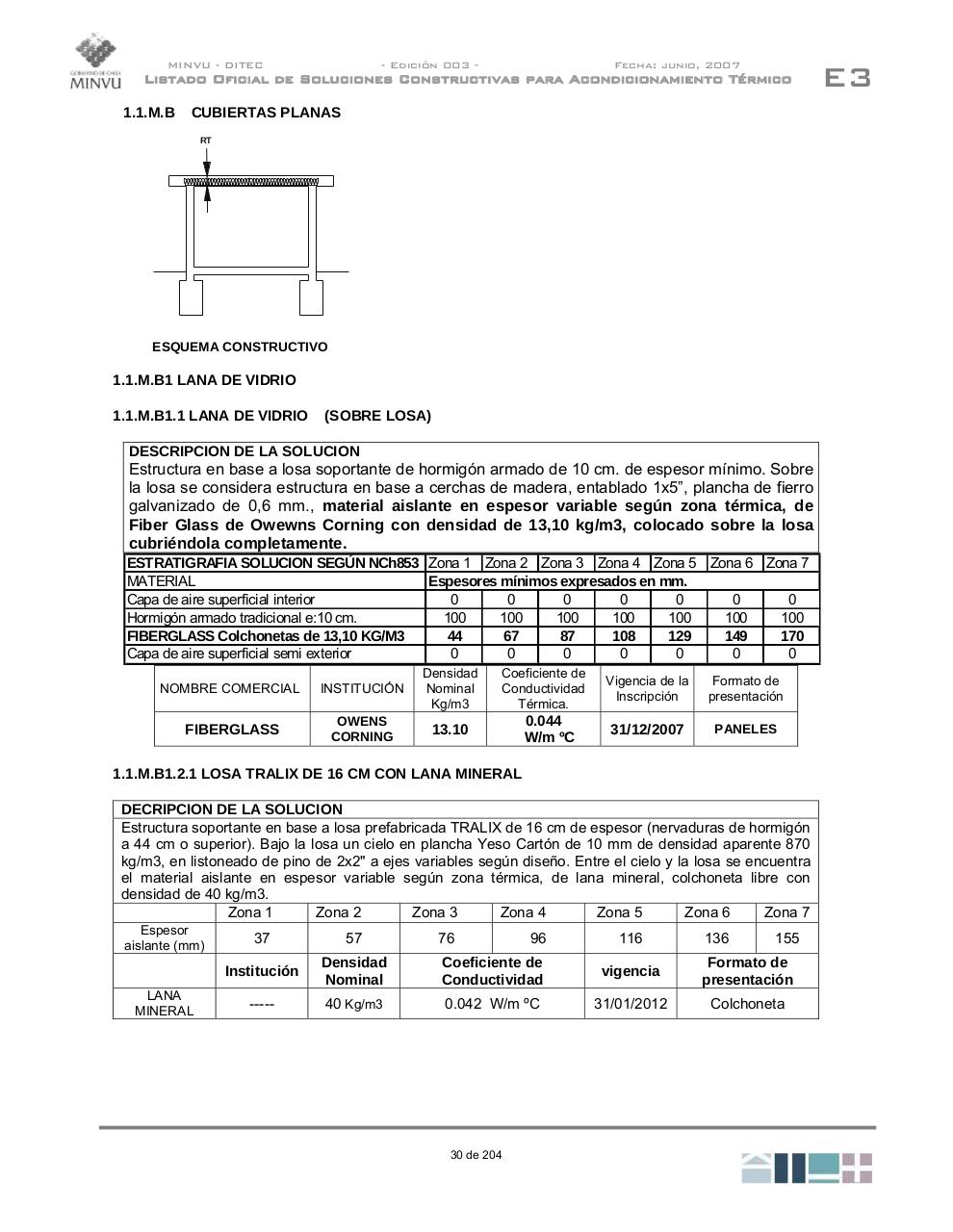

MINVU - DITEC

- Edición 003 -

Fecha: junio, 2007

Listado Oficial de Soluciones Constructivas para Acondicionamiento Térmico

1.1.M.B

CUBIERTAS PLANAS
RT

ESQUEMA CONSTRUCTIVO

1.1.M.B1 LANA DE VIDRIO
1.1.M.B1.1 LANA DE VIDRIO

(SOBRE LOSA)

DESCRIPCION DE LA SOLUCION

Estructura en base a losa soportante de hormigón armado de 10 cm. de espesor mínimo. Sobre
la losa se considera estructura en base a cerchas de madera, entablado 1x5”, plancha de fierro
galvanizado de 0,6 mm., material aislante en espesor variable según zona térmica, de
Fiber Glass de Owewns Corning con densidad de 13,10 kg/m3, colocado sobre la losa
cubriéndola completamente.
ESTRATIGRAFIA SOLUCION SEGÚN NCh853 Zona 1 Zona 2 Zona 3 Zona 4 Zona 5 Zona 6 Zona 7
MATERIAL
Espesores mínimos expresados en mm.
Capa de aire superficial interior
0
0
0
0
0
0
0
Hormigón armado tradicional e:10 cm.
100
100
100
100
100
100
100
67
87
108
129
149
170
FIBERGLASS Colchonetas de 13,10 KG/M3
44
Capa de aire superficial semi exterior
0
0
0
0
0
0
0
NOMBRE COMERCIAL

INSTITUCIÓN

Densidad
Nominal
Kg/m3

FIBERGLASS

OWENS
CORNING

13.10

Coeficiente de
Conductividad
Térmica.

0.044
W/m ºC

Vigencia de la
Inscripción

Formato de
presentación

31/12/2007

PANELES

1.1.M.B1.2.1 LOSA TRALIX DE 16 CM CON LANA MINERAL
DECRIPCION DE LA SOLUCION
Estructura soportante en base a losa prefabricada TRALIX de 16 cm de espesor (nervaduras de hormigón
a 44 cm o superior). Bajo la losa un cielo en plancha Yeso Cartón de 10 mm de densidad aparente 870
kg/m3, en listoneado de pino de 2x2" a ejes variables según diseño. Entre el cielo y la losa se encuentra
el material aislante en espesor variable según zona térmica, de lana mineral, colchoneta libre con
densidad de 40 kg/m3.
Zona 1
Zona 2
Zona 3
Zona 4
Zona 5
Zona 6
Zona 7
Espesor
aislante (mm)

LANA
MINERAL

37

57

76

Institución

Densidad
Nominal

Coeficiente de
Conductividad

vigencia

Formato de
presentación

-----

40 Kg/m3

0.042 W/m ºC

31/01/2012

Colchoneta

30 de 204

96

116

136

155

E3
