Nota: Hay ocasiones en que por el diseño del edificio no es necesario instalar estos registros secundarios.
Tomar como ejemplo 3 viviendas en PB+1, toda la canalización puede salir directa del RITU hasta el interior de
cada vivienda (3 tubos de 25mm directos de RITU hasta PAU de cada vivienda). Consulten con nuestro
ingeniero para casos particulares.

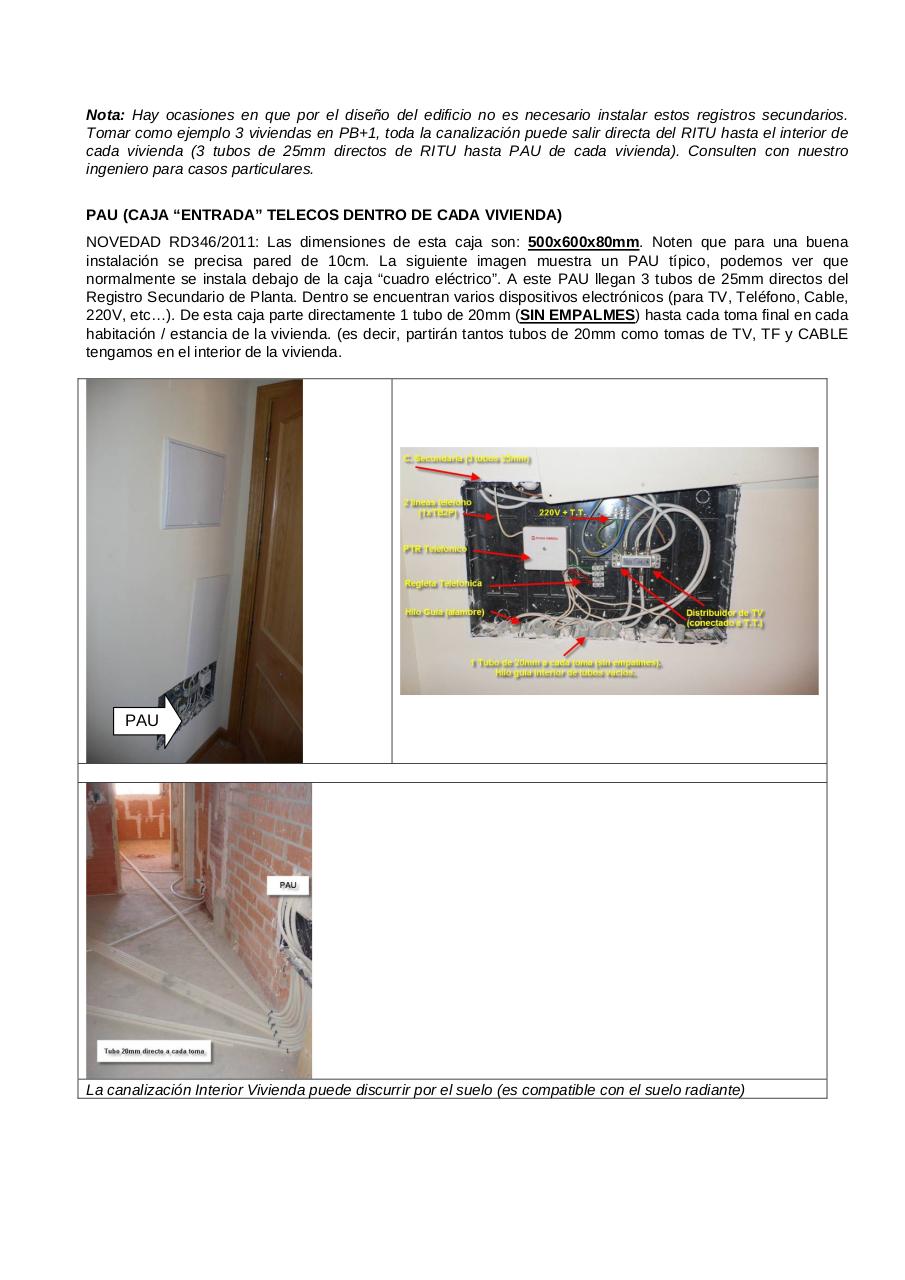

PAU (CAJA “ENTRADA” TELECOS DENTRO DE CADA VIVIENDA)
NOVEDAD RD346/2011: Las dimensiones de esta caja son: 500x600x80mm. Noten que para una buena
instalación se precisa pared de 10cm. La siguiente imagen muestra un PAU típico, podemos ver que
normalmente se instala debajo de la caja “cuadro eléctrico”. A este PAU llegan 3 tubos de 25mm directos del
Registro Secundario de Planta. Dentro se encuentran varios dispositivos electrónicos (para TV, Teléfono, Cable,
220V, etc…). De esta caja parte directamente 1 tubo de 20mm (SIN EMPALMES) hasta cada toma final en cada
habitación / estancia de la vivienda. (es decir, partirán tantos tubos de 20mm como tomas de TV, TF y CABLE
tengamos en el interior de la vivienda.

PAU

La canalización Interior Vivienda puede discurrir por el suelo (es compatible con el suelo radiante)
