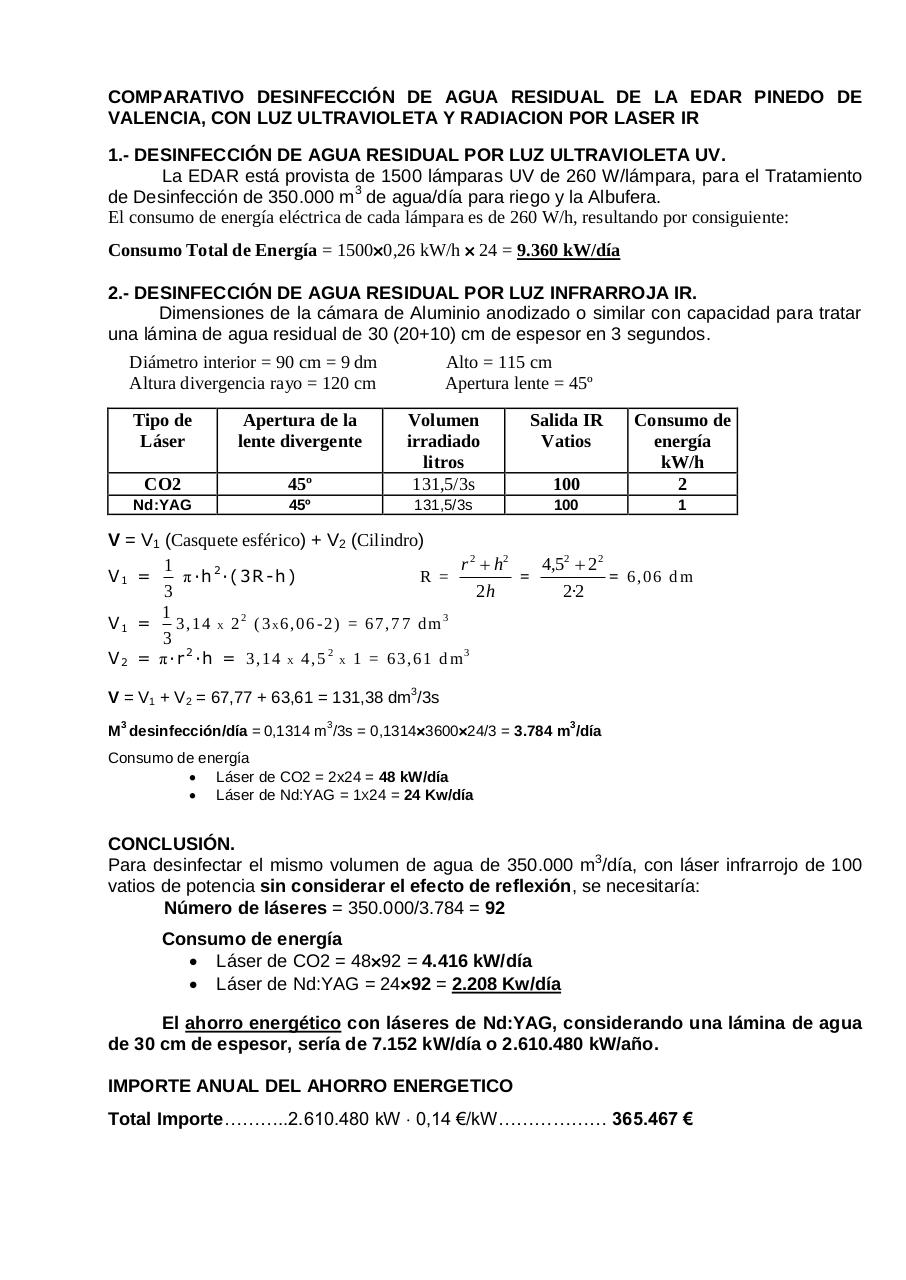

COMPARATIVO DESINFECCIÓN DE AGUA RESIDUAL DE LA EDAR PINEDO DE
VALENCIA, CON LUZ ULTRAVIOLETA Y RADIACION POR LASER IR
1.- DESINFECCIÓN DE AGUA RESIDUAL POR LUZ ULTRAVIOLETA UV.
La EDAR está provista de 1500 lámparas UV de 260 W/lámpara, para el Tratamiento
de Desinfección de 350.000 m3 de agua/día para riego y la Albufera.
El consumo de energía eléctrica de cada lámpara es de 260 W/h, resultando por consiguiente:
Consumo Total de Energía = 15000,26 kW/h  24 = 9.360 kW/día
2.- DESINFECCIÓN DE AGUA RESIDUAL POR LUZ INFRARROJA IR.
Dimensiones de la cámara de Aluminio anodizado o similar con capacidad para tratar
una lámina de agua residual de 30 (20+10) cm de espesor en 3 segundos.
Diámetro interior = 90 cm = 9 dm
Altura divergencia rayo = 120 cm
Tipo de
Láser

Apertura de la
lente divergente

CO2
Nd:YAG

Alto = 115 cm
Apertura lente = 45º
Salida IR
Vatios

45º

Volumen
irradiado
litros
131,5/3s

100

Consumo de
energía
kW/h
2

45º

131,5/3s

100

1

V = V1 (Casquete esférico) + V2 (Cilindro)
r 2  h2
4,52  22
1
V1 =
π·h2·(3R-h)
R =
=
= 6,06 dm
2·2
3
2h
1
V 1 = 3 , 1 4 X 2 2 ( 3 X 6 , 06 -2 ) = 6 7 , 7 7 d m 3
3
V2 = π·r2·h = 3,14

X

4,52

X

1 = 63 , 6 1 d m 3

V = V1 + V2 = 67,77 + 63,61 = 131,38 dm3/3s
3

3

3

M desinfección/día = 0,1314 m /3s = 0,1314360024/3 = 3.784 m /día
Consumo de energía
 Láser de CO2 = 2x24 = 48 kW/día
 Láser de Nd:YAG = 1X24 = 24 Kw/día

CONCLUSIÓN.
Para desinfectar el mismo volumen de agua de 350.000 m3/día, con láser infrarrojo de 100
vatios de potencia sin considerar el efecto de reflexión, se necesitaría:
Número de láseres = 350.000/3.784 = 92
Consumo de energía
 Láser de CO2 = 4892 = 4.416 kW/día
 Láser de Nd:YAG = 2492 = 2.208 Kw/día
El ahorro energético con láseres de Nd:YAG, considerando una lámina de agua
de 30 cm de espesor, sería de 7.152 kW/día o 2.610.480 kW/año.
IMPORTE ANUAL DEL AHORRO ENERGETICO
Total Importe………..2.610.480 kW  0,14 €/kW……………… 365.467 €
