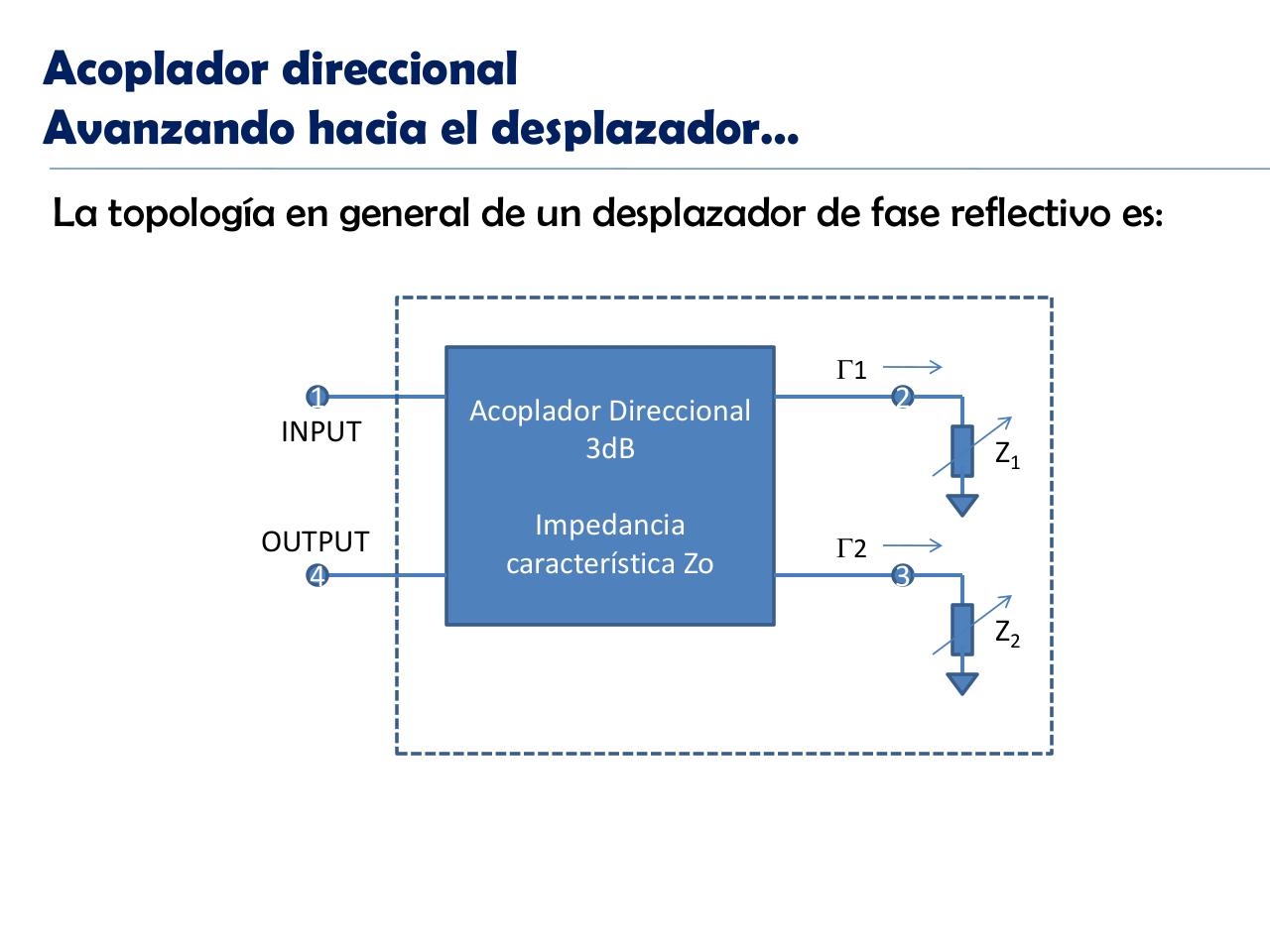

Acoplador direccional
Avanzando hacia el desplazador…
La topología en general de un desplazador de fase reflectivo es:

1

1
INPUT

Acoplador Direccional
3dB

OUTPUT
4

Impedancia
característica Zo

2
Z1

2

3
Z2
