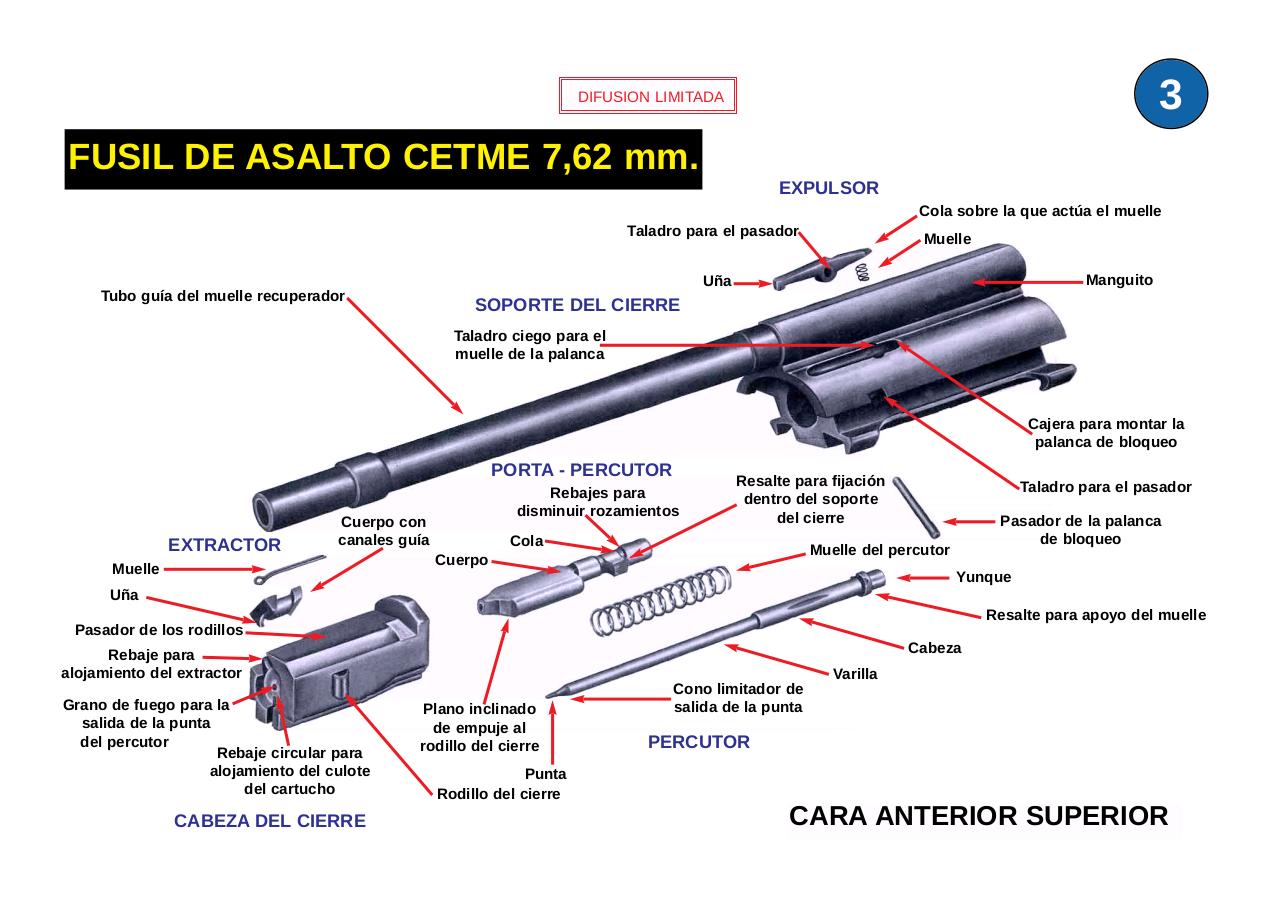

FUSIL DE ASALTO CETME 7,62 mm.
EXPULSOR
Cola sobre la que actúa el muelle
Taladro para el pasador
Muelle
Manguito
Uña
Tubo guía del muelle recuperador
SOPORTE DEL CIERRE
Taladro ciego para el
muelle de la palanca
Cajera para montar la
palanca de bloqueo
PORTA - PERCUTOR
EXTRACTOR
Rebajes para
disminuir rozamientos
Cuerpo con
canales guía
Muelle
Resalte para fijación
dentro del soporte
del cierre
Cola
Taladro para el pasador
Pasador de la palanca
de bloqueo
Muelle del percutor
Cuerpo
Yunque
Uña
Resalte para apoyo del muelle
Pasador de los rodillos
Cabeza
Rebaje para
alojamiento del extractor
Grano de fuego para la
salida de la punta
del percutor
Rebaje circular para
alojamiento del culote
del cartucho
CABEZA DEL CIERRE
Varilla
Plano inclinado
de empuje al
rodillo del cierre
Cono limitador de
salida de la punta
PERCUTOR
Punta
Rodillo del cierre
CARA ANTERIOR SUPERIOR
